Nonin WristOx2^® Pulsoximeter, Modell 3150 für das Handgelenk mit Datenspeicher

Das Nonin WristOx2^® Pulsoximeter, Modell 3150, ist ein kleines und kompaktes Handgelenkoximeter zur Messung, Anzeige und Speicherung der funktionellen Sauerstoffsättigung des arteriellen Hämoglobins (%SpO₂) sowie der Herzfrequenz. Es ist für Stichproben und/oder die Erfassung und Aufzeichnung der Daten von Erwachsenen und Kindern mit guter oder schlechter Durchblutung in Situationen mit oder ohne Bewegung bestimmt. Die beabsichtigten Verwendungsumgebungen sind Krankenhäuser, medizinische Einrichtungen, Ambulanzen, subakute Umgebungen, Schlaflabore und mobile Einheiten.

Funktionsprinzip
Bei der Pulsoximetrie handelt es sich um eine nicht-invasive Methode, anhand derer die Signale des Arterienpulses mit rotem und infrarotem Licht gemessen werden, das durch perfundiertes Gewebe geleitet wird. Mit Sauerstoff angereichertes Blut ist hellrot, während sauerstoffarmes Blut dunkelrot ist. Das Pulsoximeter bestimmt die Sauerstoffsättigung des arteriellen Hämoglobins (SpO₂) anhand dieses Farbunterschieds durch Messung des Verhältnisses von absorbiertem roten und infrarotem Licht, während das Volumen bei jedem Puls fluktuiert.

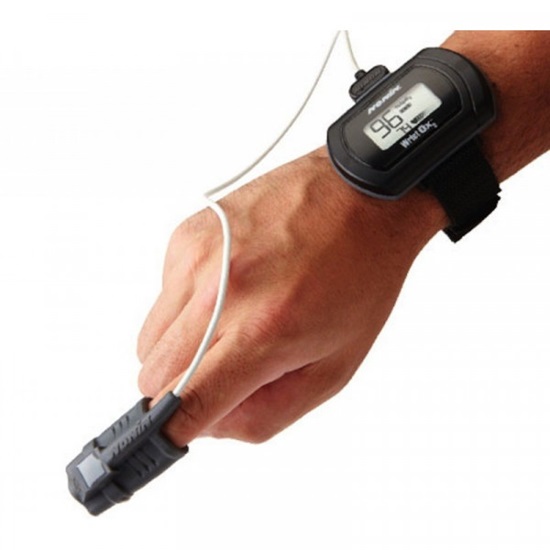

Das WristOx2^® Pulsoximeter, Modell 3150 wird mithilfe eines Armbands am Handgelenk des Patienten getragen. Es erfasst und speichert bis zu 1.080 Stunden an SpO₂ - und Pulsfrequenzdaten, wobei alle 4 Sekunden eine Datenerfassung stattfindet. Sobald der Speicher voll ist, überschreibt das Gerät die ältesten vorhandenen Daten mit den neuen Daten. Bei jedem Einschalten des Geräts werden Daten automatisch im Speicher erfasst. Eine Datenerfassung von unter einer (1) Minute Dauer wird nicht gespeichert. Mit jedem Datensatz werden die aktuellen Werte des Oximeters für Datum- und Uhrzeit gespeichert, um verschiedene Aufzeichnungssitzungen rasch unterscheiden zu können. In diesen Datensätzen werden SpO₂ und Pulsfrequenz des Patienten alle 4 Sekunden gespeichert. Die Häufigkeit der Datenspeicherung kann verändert und mithilfe der nVISION-Software vom Standardwert 4 Sekunden auf 1 bzw. 2 Sekunden gesetzt werden. Die Werte der Sauerstoffsättigung werden in Schritten von 1% in einem Bereich zwischen 0 und 100% gespeichert.

Die nVISION-Software von Nonin ist kompatibel mit Microsoft Windows^®-Betriebssystemen. Mit dieser Software kann der Anwender vom Gerät aufgezeichnete Daten auf einen PC übertragen und sie anschließend analysieren, in Berichten verwenden und archivieren. Die Software ist erforderlich, um auf die zusätzlichen Betriebsmodi des Geräts und dessen erweiterte Funktionen zugreifen zu können.

nVISION-Einstellungen
Die folgenden Einstellungen des WristOx2^® Pulsoximeter, Modell 3150 werden mithilfe von nVISION programmiert:

• Datum und Uhrzeit im 24-Stunden-Format
• 2 Anzeigeoptionen ermöglichen die Wahl der besten Anzeigeoption für jeden Patienten:
• Im Vollanzeige-Modus werden die %SpO₂- und Pulsfrequenzwerte angezeigt.
• Im Teilanzeige-Modus werden zwar die Pulsstärkenanzeige, nicht aber die %SpO₂- und Pulsfrequenzwerte angezeigt.
• Auf der Speichervolumen-Anzeige werden die Pulsstärke und das Volumen (Stunden und Minuten) der gespeicherten Daten angezeigt. Die Messwerte für %SpO₂ und Pulsfrequenz werden nicht angezeigt.
• Patientendatenspeicherungsrate (Probenrate) – 1, 2 oder 4 Sekunden
• 3 Aktivierungsmodi: Sensor-Aktivierung, Stichproben-Aktivierung oder Programmierte Aktivierung (siehe „Aktivierungsmodi“ in der Bedienungsanleidung)
• Geräte-ID – bis zu 50 alphanumerische Zeichen
• Uhrzeit und Datum des Geräts mit Uhrzeit und Datum des PCs synchronisieren
• Herunterladen und Speichern von Patientendaten auf einen PC
• Löschen des Gerätespeichers

Alle weiteren Details entnehmen Sie bitte der Bedienungsanleitung unter Downloads.

Lieferumfang:

• WristOx2^® Pulsoximeter, Modell 3150
• Modell 8000SM-WO2, wiederverwendbarer weicher Sensor
• 1 Handgelenkband
• 2 alkalische Batterien (Typ AAA, 1,5 Volt)
• Bedienungsanleitung (CD)
• USB-Treibersoftware (auf der CD mit der Bedienungsanleitung) – erforderlich für die Verwendung des PC-USB-Anschlusskabels
• Tragetasche

Hinweis: Nur Sensoren der Marke Nonin mit einer Kabellänge von höchstens 1 m verwenden. Bei Sensorkabeln über 1 Meter Länge kann die Genauigkeit beeinträchtigt sein. Die Verwendung des Sensorkabeladapters hat keinen Einfluss auf die Genauigkeit.

• Abmessungen: (ohne Sensor oder Handgelenkband): H x B x T = 51 mm x 73 mm x 19 mm
• Gewicht: (mit Batterien und Handgelenkband): 70 g
• Stromversorgung: zwei AAA-Batterien (1,5 V)
• Betriebstemperatur: -5 °C bis 40 °C
• Anzeigebereich der Sauerstoffsättigung: 0 to 100 % SpO2
• Anzeigebereich für die Pulsfrequenz: 18 bis 321 Schläge/Minute
• *: weitere technische Daten entnehmen Sie bitte der Bedienungsanleitung unter Downloads
